Verrière
Nos solutions en verrière
Le système EDA VERRIERE est conçu pour tous types de bâtiments. Le système d’étanchéité à joint enveloppant permet de répondre parfaitement au besoin des bâtiments à haute efficacité énergétique. Ses performances thermiques procurent un confort des occupants inégalé. Le choix des vitrages permettra de répondre en complément à tous les aspects thermiques, athermiques (anti-chaleur) et acoustiques.
Le système EDA VERRIERE est spécifiquement conçu pour obtenir une parfaite étanchéité à l’air, à l’eau et au vent. Les jonctions montants traverses avec drainage en cascade s’effectuent par les joints EPDM, ce qui garantit une parfaite étanchéité dans le temps. Les problèmes de dilatation des profilés aluminium sont absorbés par les joints enveloppants ce qui supprime les problématiques de fuites rencontrées sur les ouvrages existants.
Les calculs thermiques sont réalisés sur l’ensemble du système avec intégration des éléments de support et de finition. Coefficient thermique global y compris les périphéries de la verrière (bavettes isolées, Sablières et costières isolées) :
- En double vitrage : Uw = 1.2 à 1.4 W/m²K
- En triple vitrage : Uw = 0.8 à 1.0 W/m²K
Verrière avec système de joint enveloppant

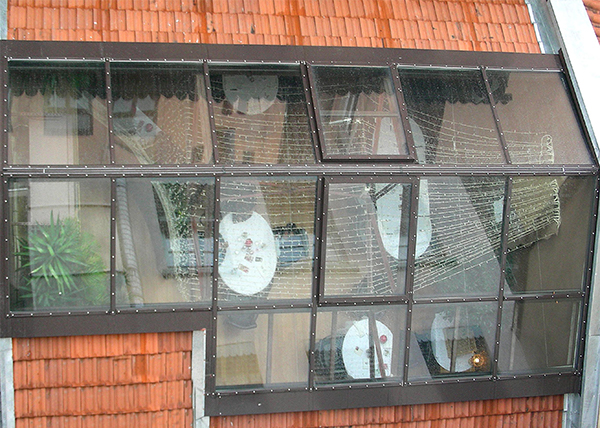

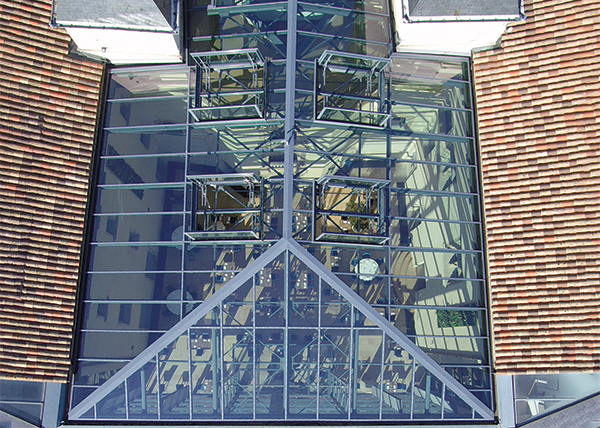

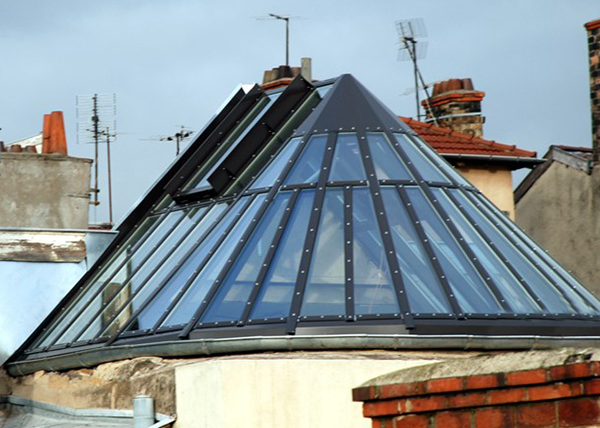

Les différents types de verrières
Présentation du produit Verrière
Les données techniques spécifiques aux verrières EDA
Le coefficient AEV désigne l’étanchéité à l’Air, à l’Eau et au Vent- Étanchéité à l’air = A4
- Étanchéité à l’eau = E9A
- Étanchéité au vent = VA3
- Transmission lumineuse = de 30 à 70 %
- Facteur solaire = de 16 à 40 %
Verrière EDA plus en détails :
Détail sur le drainage en cascade
Le joint enveloppant le profilé porteur sur le montant permet de garantir un parfait drainage des eaux. Aucune fixation ne recoupe le fil d’eau.
Le joint enveloppant la traverse, ayant une hauteur de drainage plus petite que celle du montant, permet de garantir le drainage en cascade.
La jonction de joint traverse sur montant est réalisée entre ces joints EPDM, ce qui permet de garantir une fiabilité dans le temps. Les dilatations des profilés et éventuellement celles des charpentes supports seront absorbées par les joints.
Détail sur le drainage en cascade
Écoulement latéral des eaux de ruissellement
Les serreurs transversaux (coupant le sens du fil d’eau) permettent le drainage en latéral des eaux par l’apposition d’une plaquette collée sur les vitrages. Le serreur transversal est plus court de 1 cm de chaque côté de manière à laisser passer les eaux de ruissellement et éviter les stagnations d’eau au-dessus des serreurs, stagnations qui provoquent des traces inesthétiques, l’accumulation de poussières, de champignons qui à long terme provoquent le vieillissement prématuré des joints.
Notre système de drainage latéral permet donc de garantir une meilleure longévité des joints, et une élimination des traces d’eau stagnante.
Écoulement latéral des eaux de ruissellement
Isolations complémentaires
En périphérie des verrières EDA, il est possible d’intégrer des isolations complémentaires, permettant de garantir un coefficient Urc (U global verrière + bavettes périphériques + costières supports) égal ou inférieur à la valeur Uw de la verrière.
L’efficacité thermique des verrières n’est par conséquent pas dégradée par les jonctions périphériques ou supports.
Isolations complémentaires
Verrière, les options disponibles
Choix du type de vitrage
Remplissage
Laquage
Store
Brise soleil
Ouvrant de désenfumage
Aération naturelle
